Études de cas – Retrofit de machines-outils par Elimos SRL

Depuis 35 ans, Elimos intervient sur des machines d’horizons très variés. Voici un aperçu de quelques réalisations concrètes, illustrées par des photos avant/après.

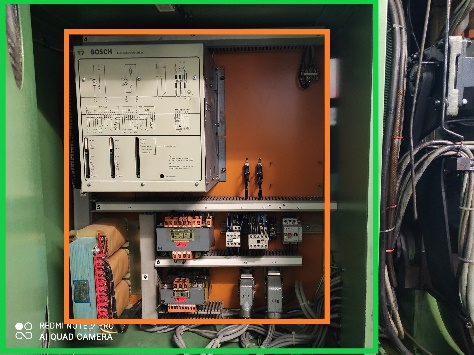

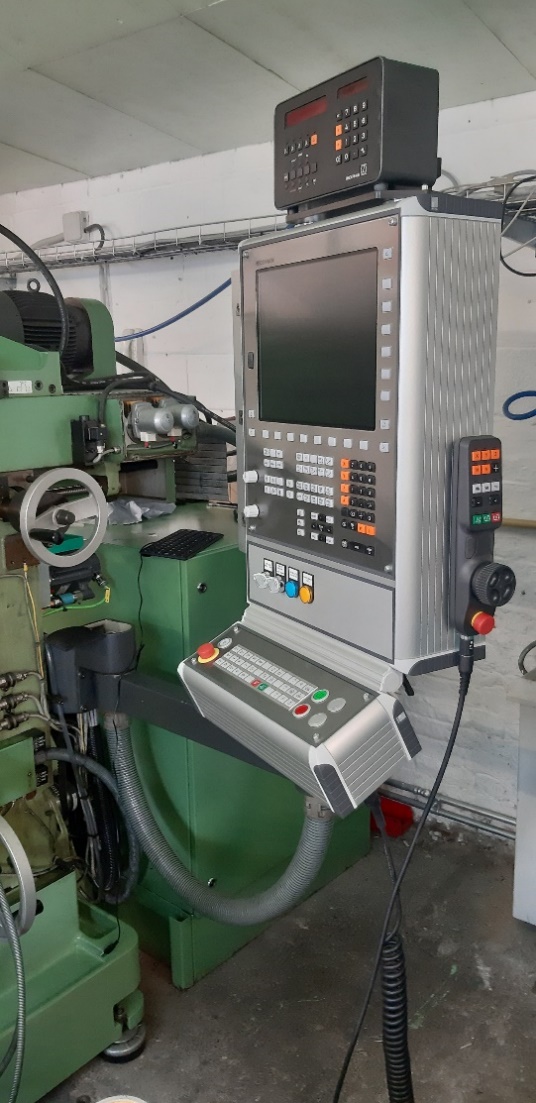

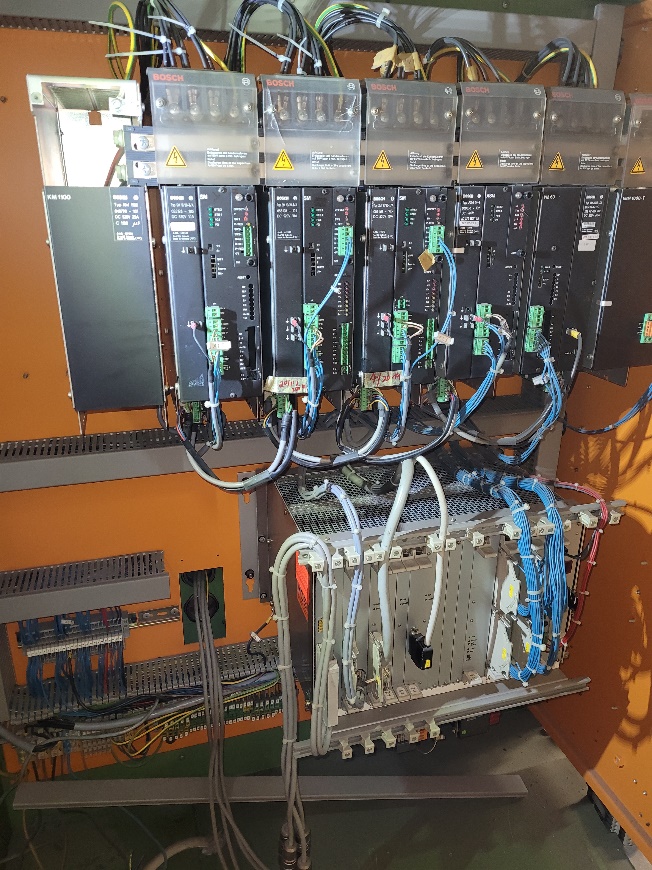

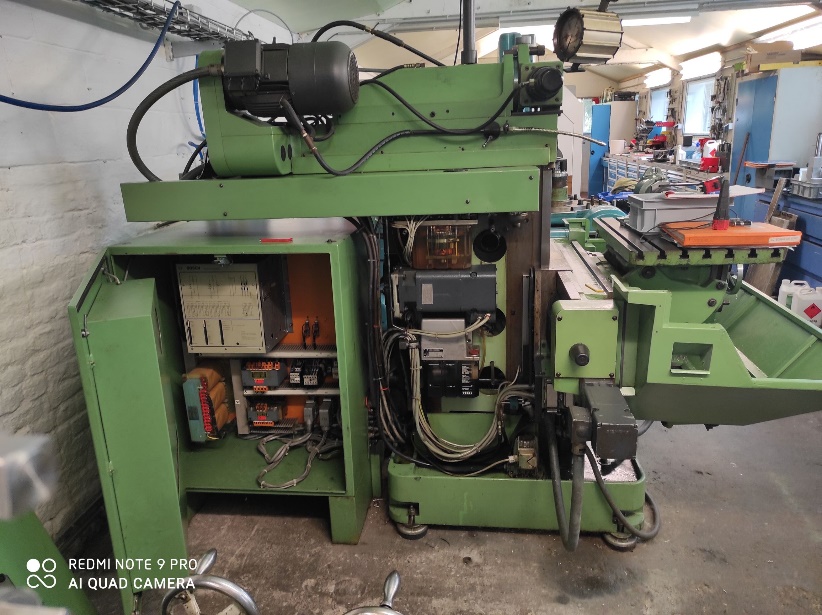

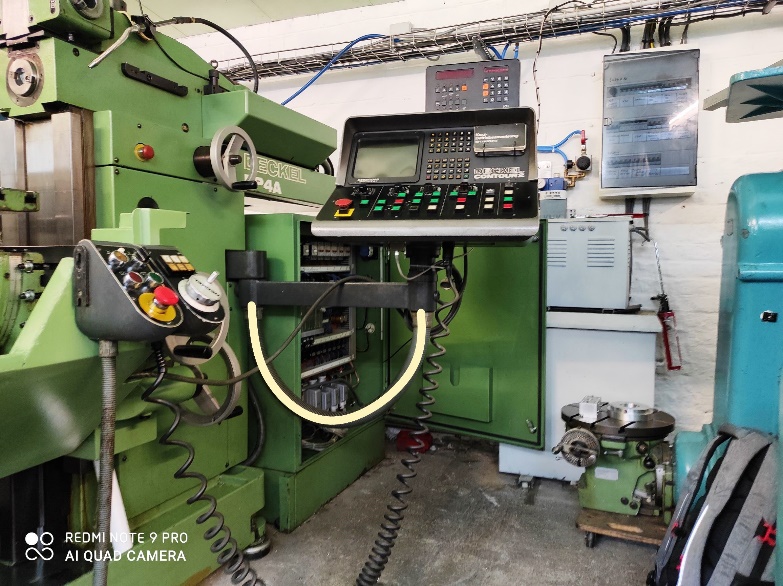

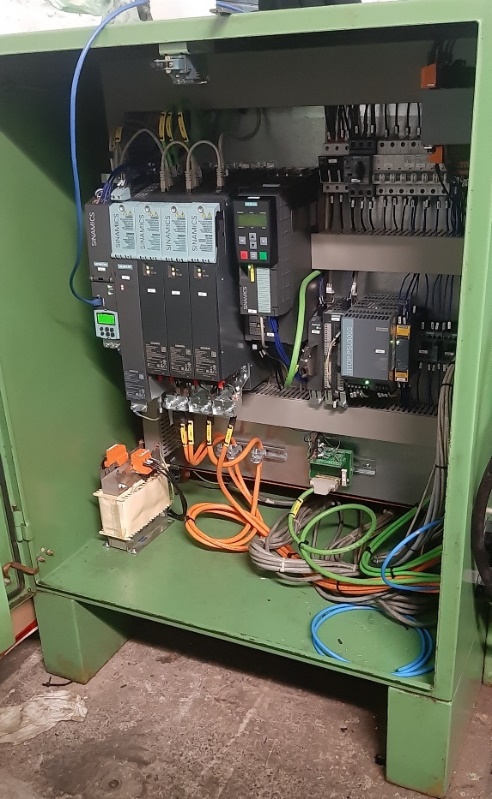

Retrofit fraiseuse MAHO DECKEL – CNC Heidenhain TNC 320 + Siemens S120

---

Machine dans un état mécanique et géométrique impeccable. Après de nombreuses années de service, la commande numérique est tombée en panne. Ce matériel n’étant plus suivi par le constructeur, le client nous a demandé un rétrofit partiel sur base d’une commande numérique Heidenhain TNC 320. Après analyse et étude de faisabilité, nous avons choisi une combinaison d’une CNC Heidenhain avec des servomoteurs S120 de la marque Siemens. Une grande partie des composants d’origine ont pu être conservés moyennant quelques adaptations du câblage et de la programmation spécifiques de l’automate intégré de la CNC.

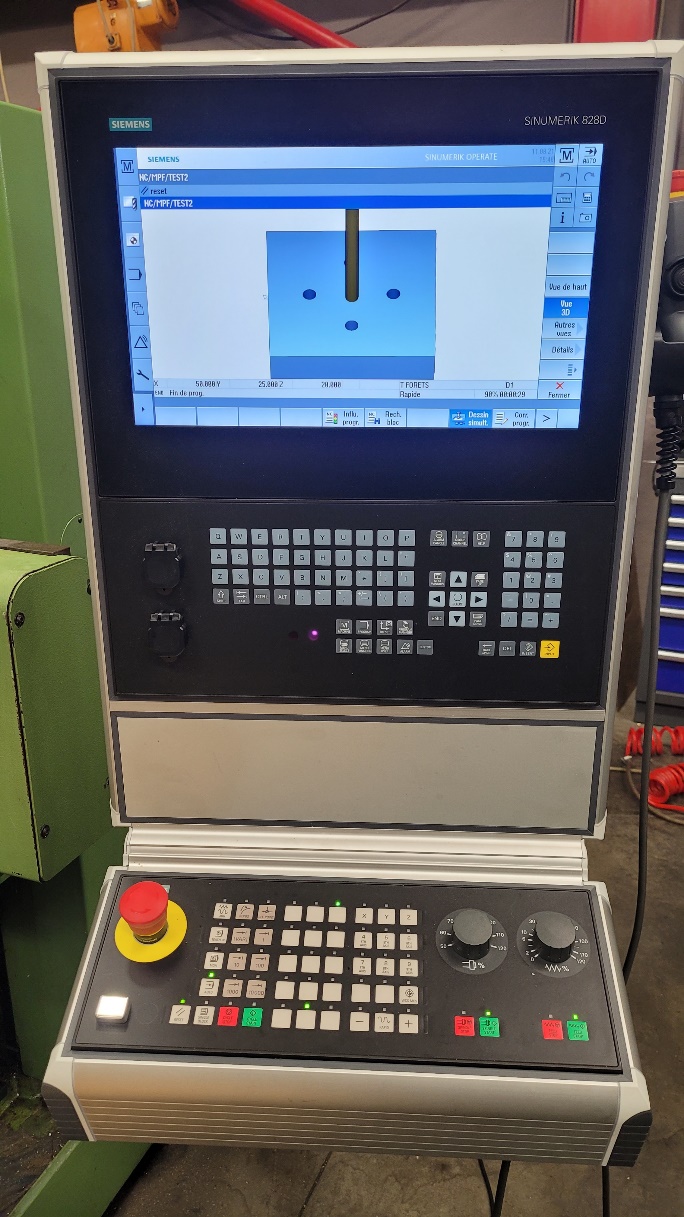

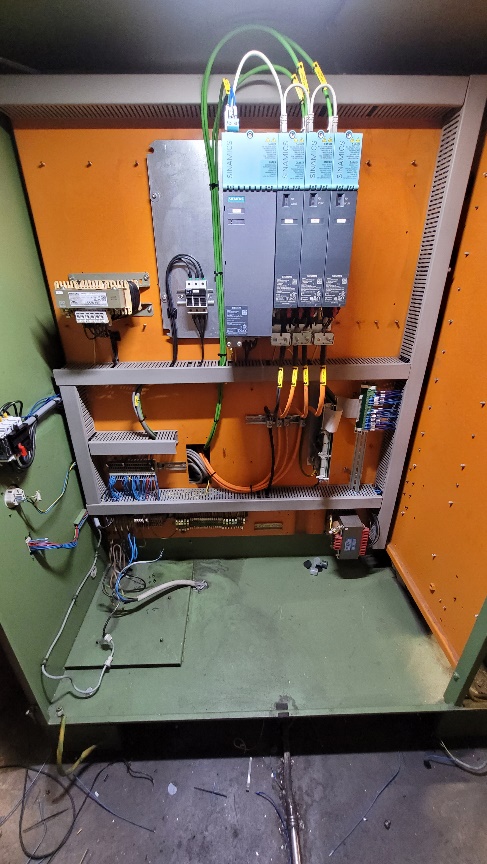

Retrofit fraiseuse MAHO – Sinumerik 828D + Siemens S120

---

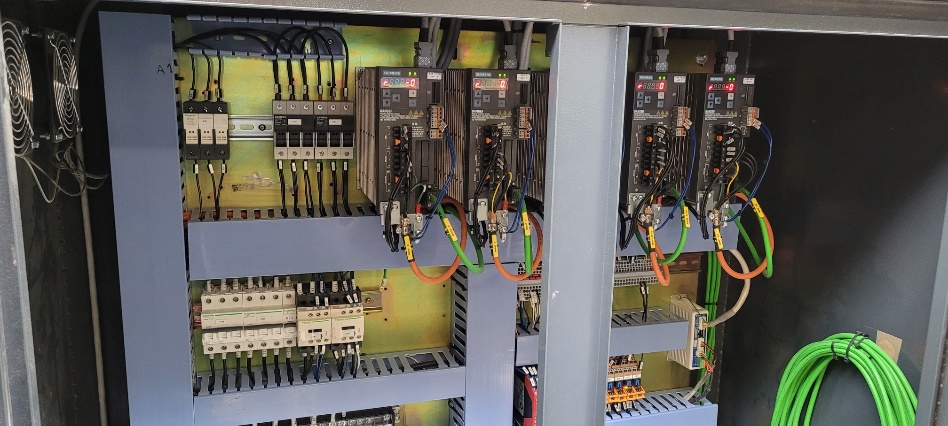

Les variateurs d’axes posaient de plus en plus de problèmes et leur disponibilité chez le constructeur n’était plus assurée. La fiabilité de la commande numérique PHILIPS n’était plus au rendez-vous. Cependant, de par sa conception, cette machine était indispensable à la réalisation de pièces spécifiques. Nous avons utilisé la Sinumerik 828D avec des options telles que Shopmill, DXF import, simulations 3D. Les variateurs pour les 3 servomoteurs d’axes et pour le moteur asynchrone de la broche sont maintenant pilotés par des Siemens S120 en bus digital.

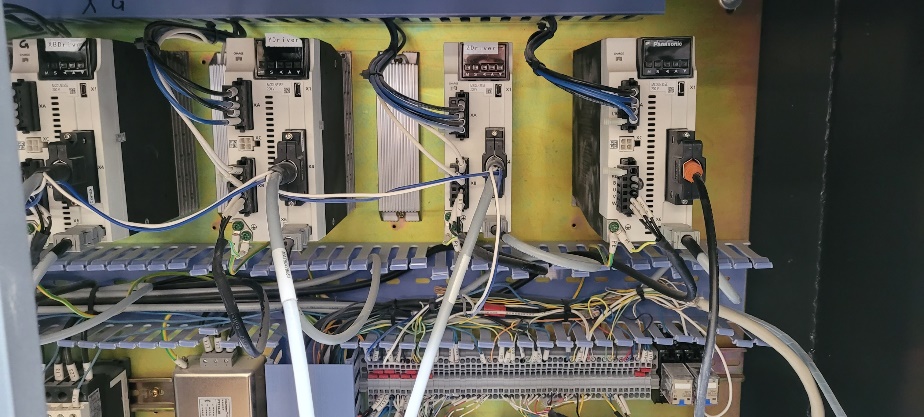

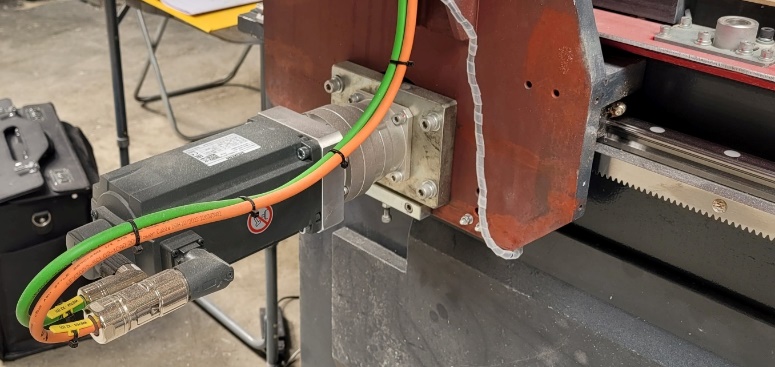

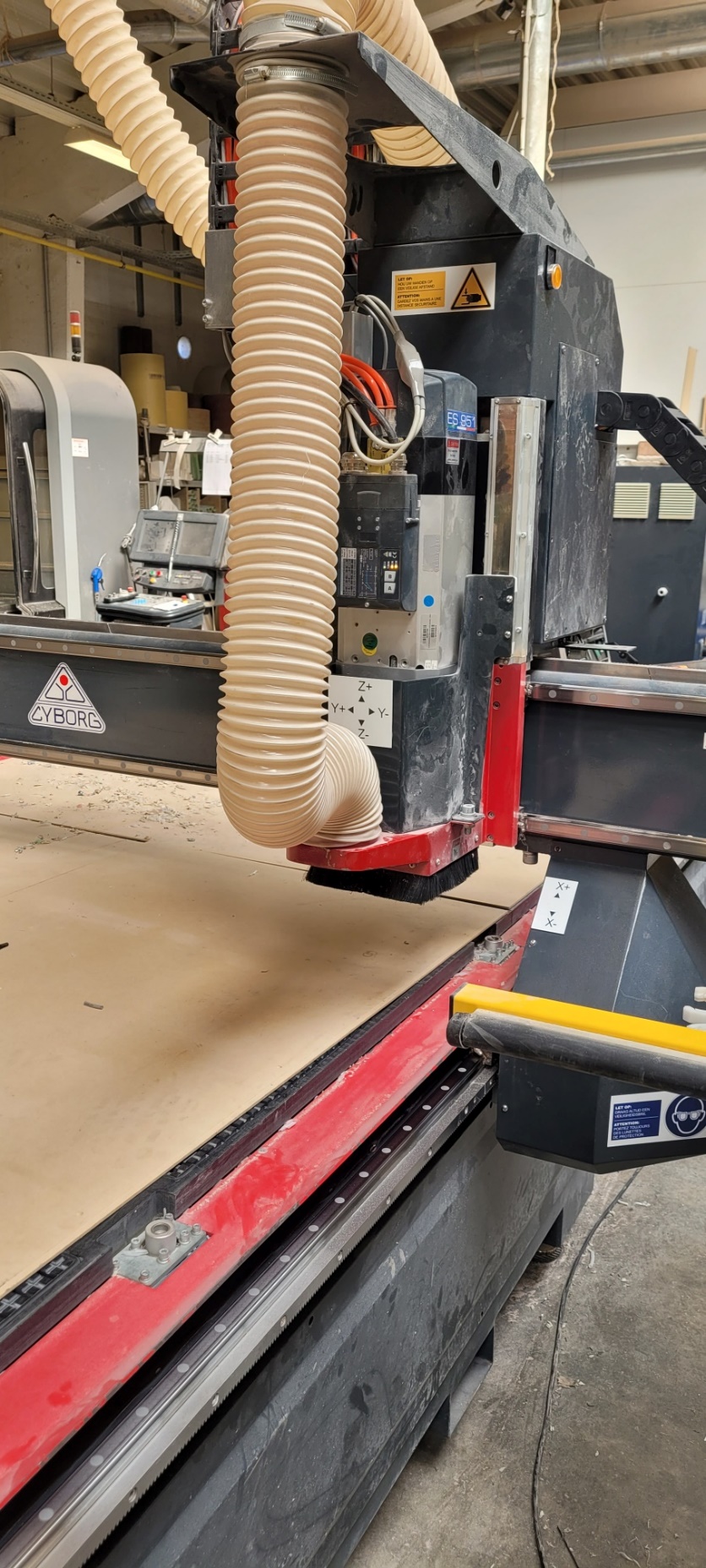

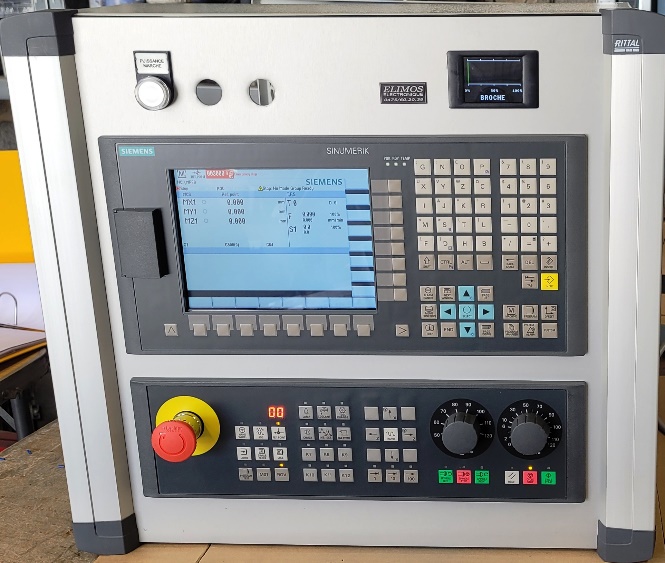

CYBORG – Fraiseuse portique 6 axes – Siemens 808D

---

Fraiseuse portique X, X’, Y, Z, broche + magasin d’outils, soit 6 axes. Remplacement de la commande numérique et de la motorisation par une commande Siemens 808D avec ses servomoteurs. L’électrobroche et son variateur de fréquence ont été conservés.

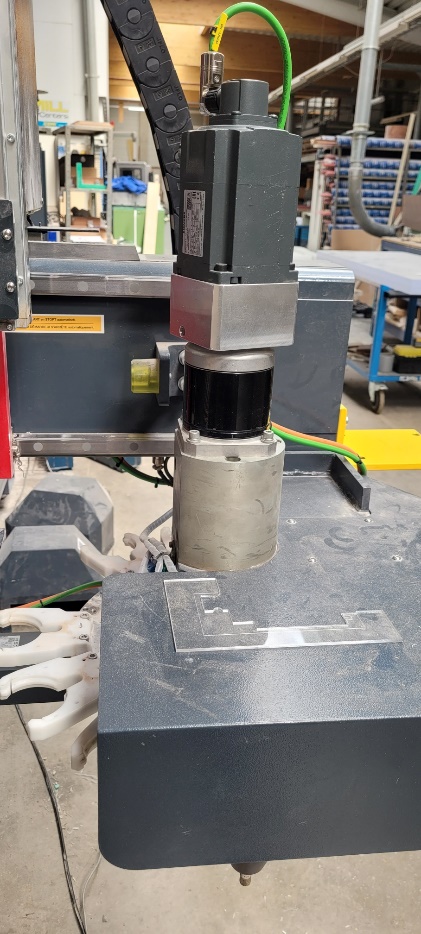

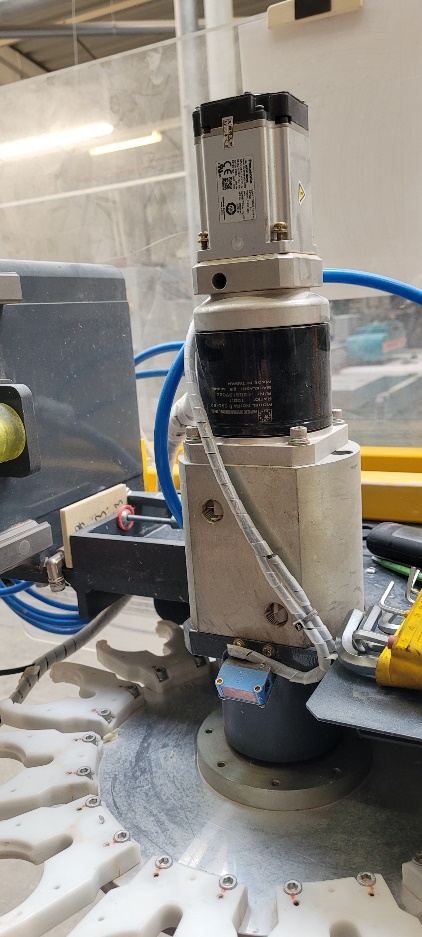

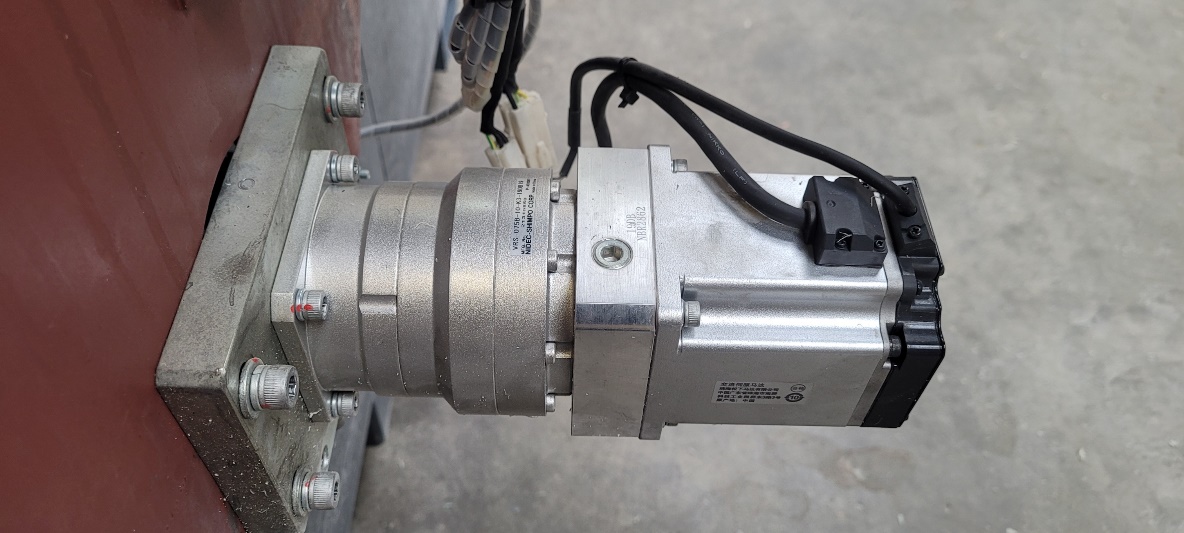

Remplacement moteurs pas à pas – Servomoteurs Siemens brushless

---

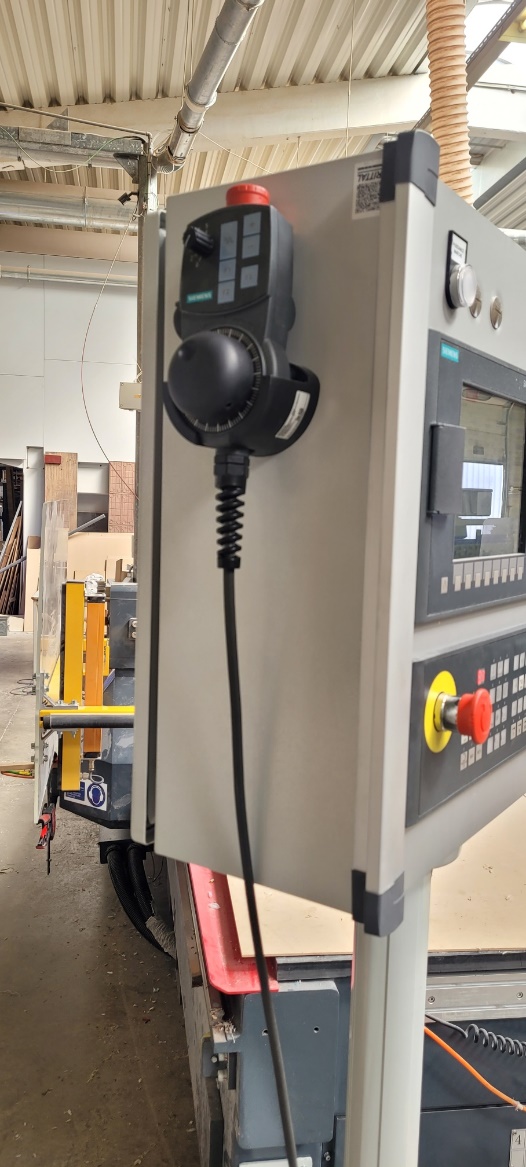

Remplacement de tous les moteurs pas à pas par des servomoteurs Siemens brushless munis de codeurs absolus, ainsi que les adaptations mécaniques permettant de récupérer les réducteurs planétaires d’origine.

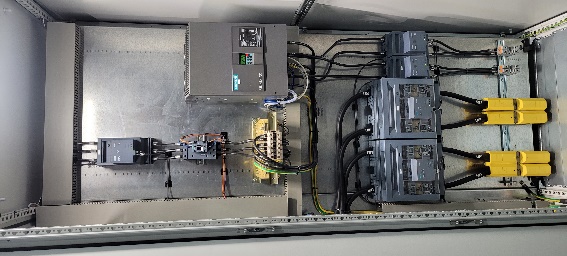

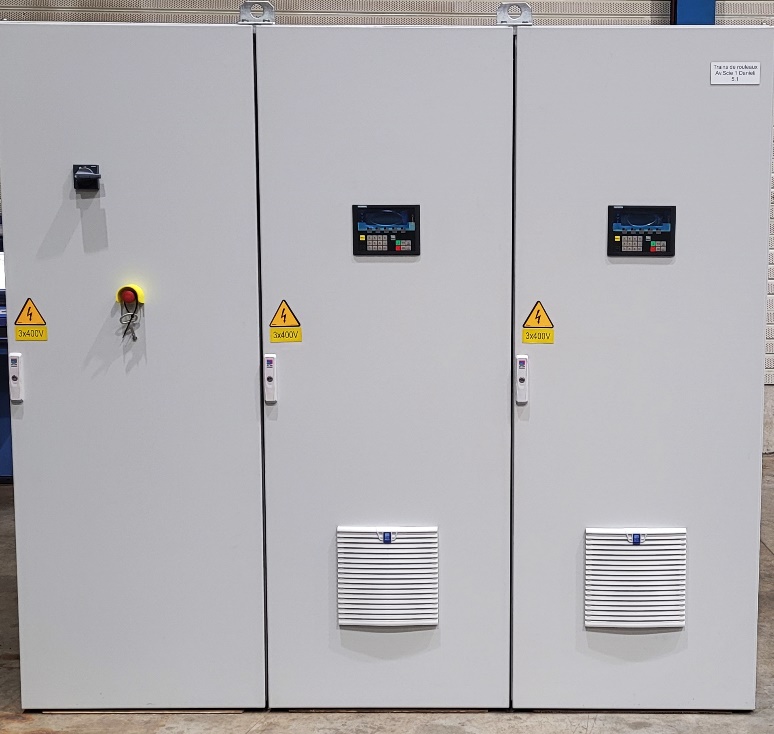

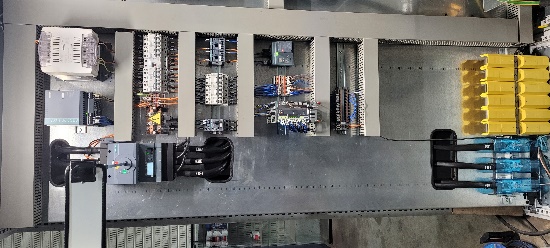

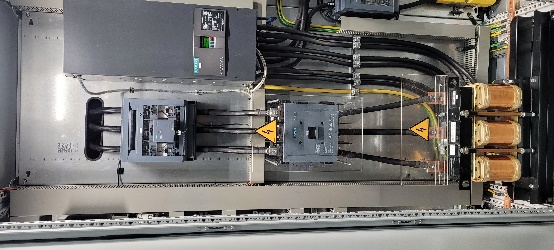

Armoire électronique de puissance – Moteur CC 1250 A – Siemens DCM 6RA80

---

Réalisation d’armoire électronique de puissance pour moteur à courant continu de 1250 A. Exemple d’une configuration avec un variateur Siemens DCM 6RA80 pour l’induit et un second pour le circuit des inducteurs.

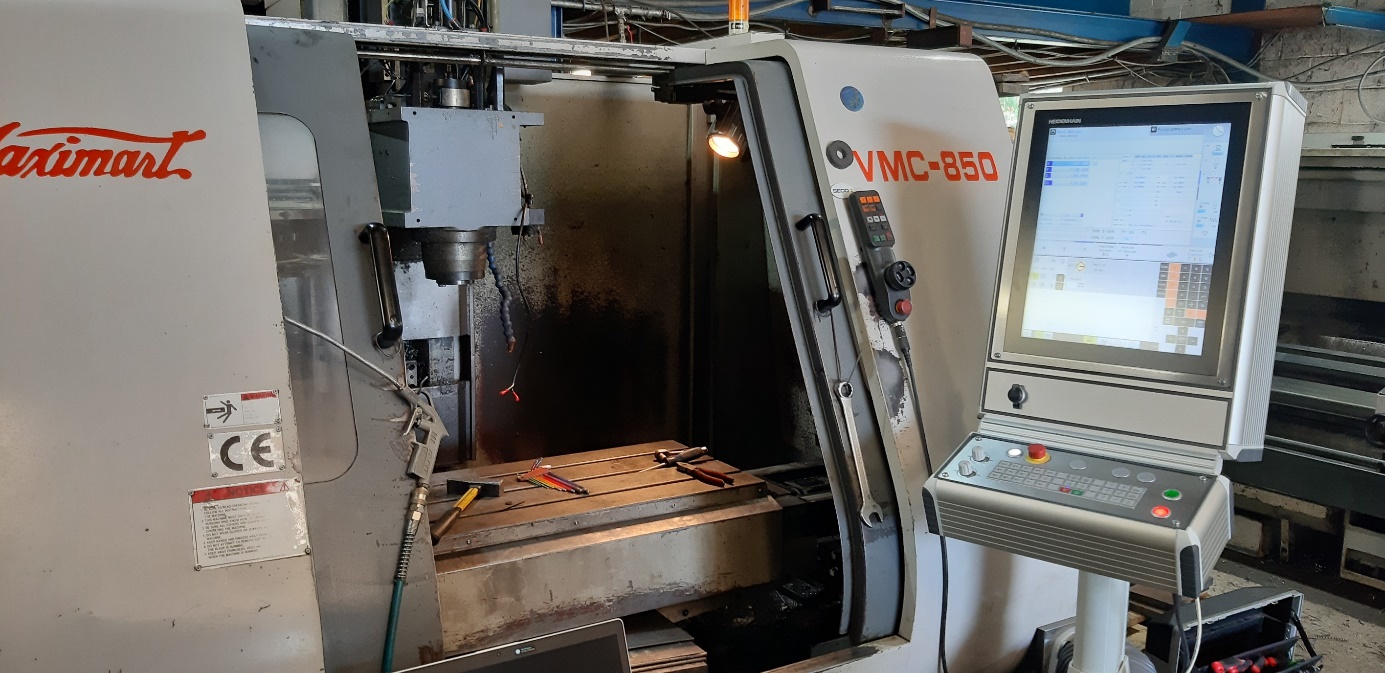

CU MAXIMART – Remplacement CNC Heidenhain TNC 410 → TNC 620

---

Remplacement de la commande numérique d’origine Heidenhain TNC 410 par une TNC 620 avec écran tactile. Les servomoteurs d’axes et de broche Heidenhain ont été réutilisés avec la nouvelle commande numérique.

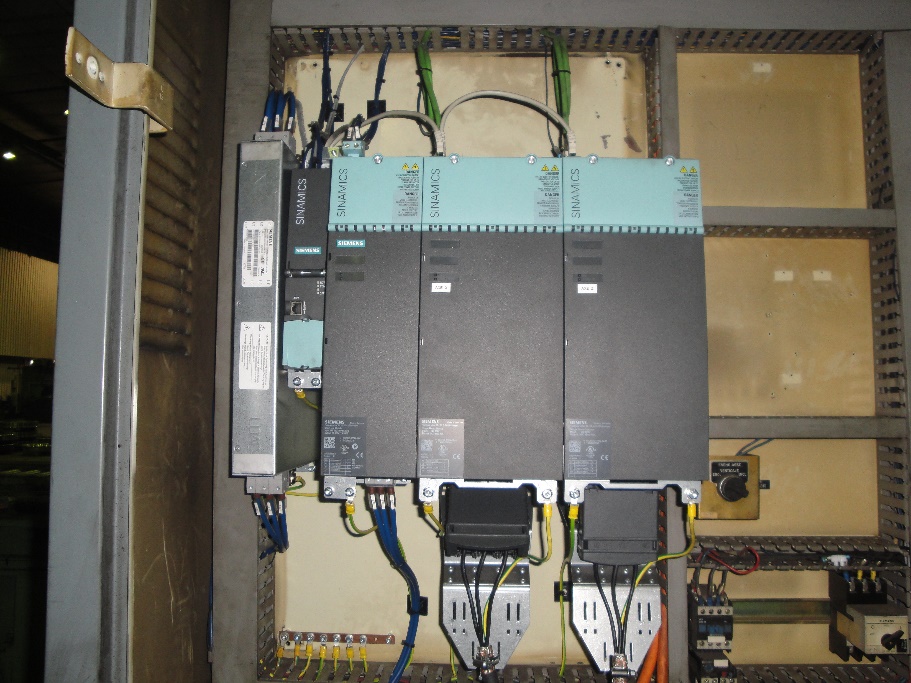

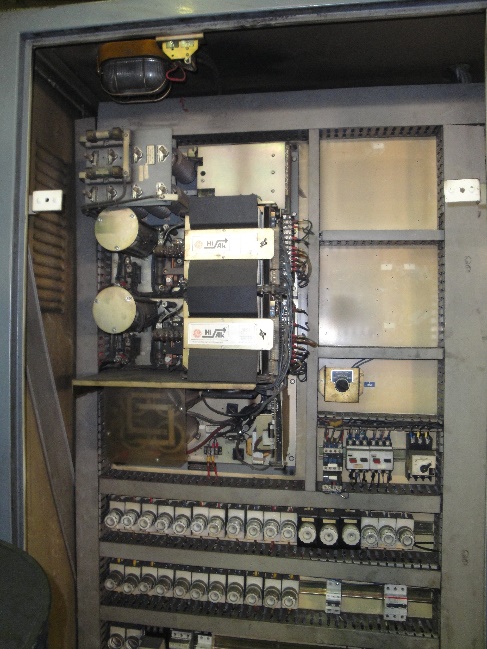

Tour vertical COMAU – Remplacement servomoteurs et variateurs

---

Remplacement des 2 servomoteurs d’axes et de leurs variateurs sur ce tour vertical COMAU.

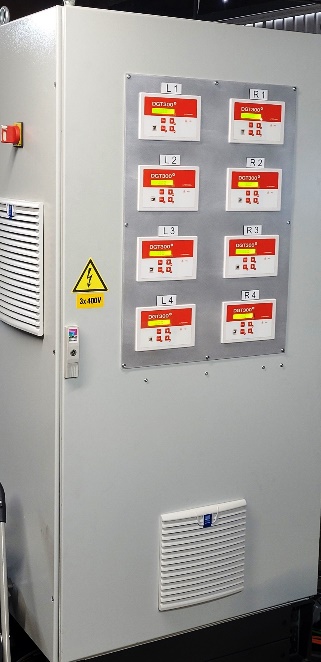

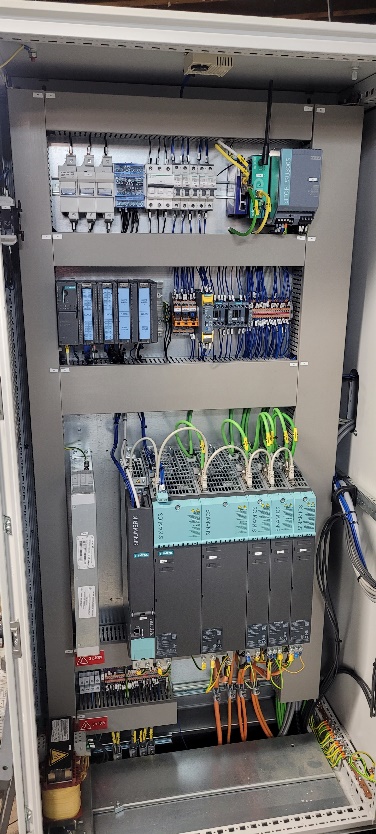

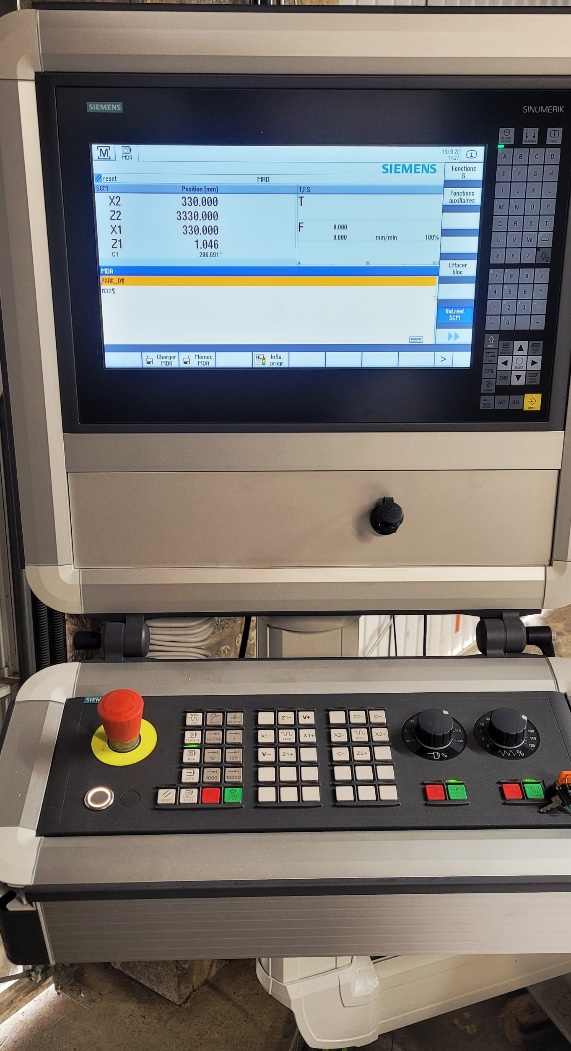

Machine d’enroulement de fibre de carbone multi-axes – Siemens 840D

---

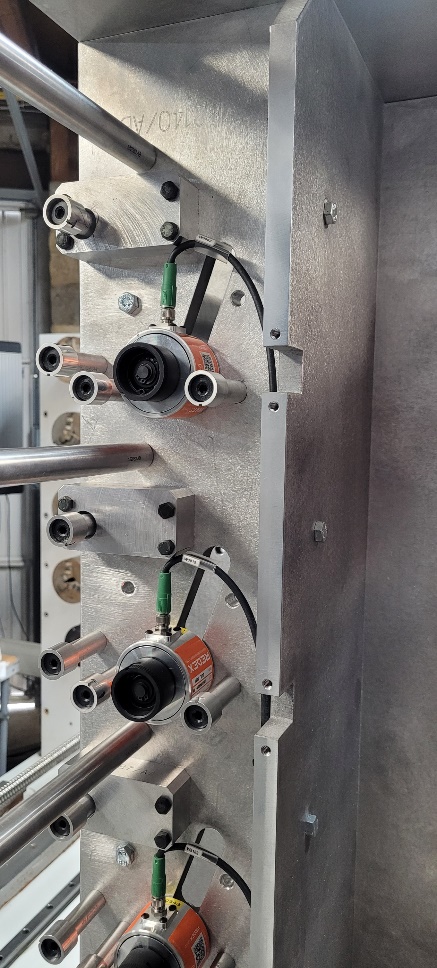

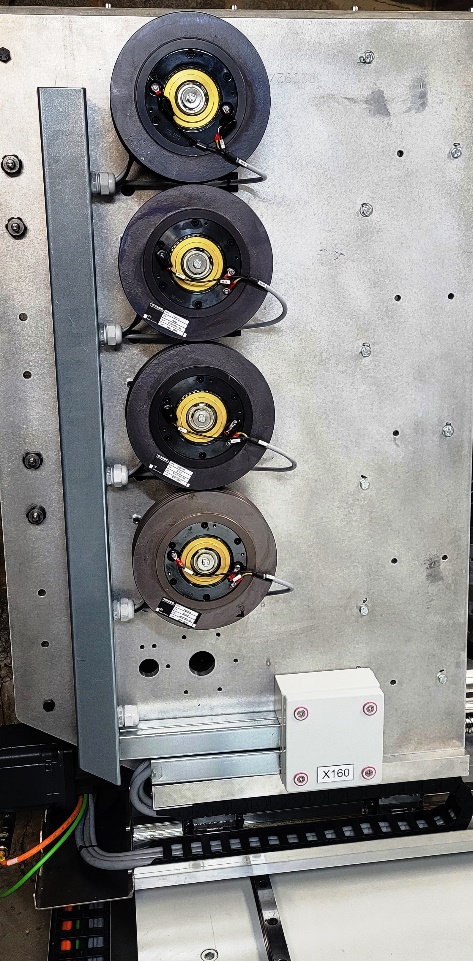

Machine spécifique d’enroulement de fibre de carbone multi-axes basée sur une commande numérique Siemens 840D. Régulation de tension de l’enroulement par dispositif de freinage électromécanique avec capteur de charge, indépendamment de la vitesse d’enroulement. L’ensemble est piloté et géré par la commande numérique Siemens via le programme opérateur.

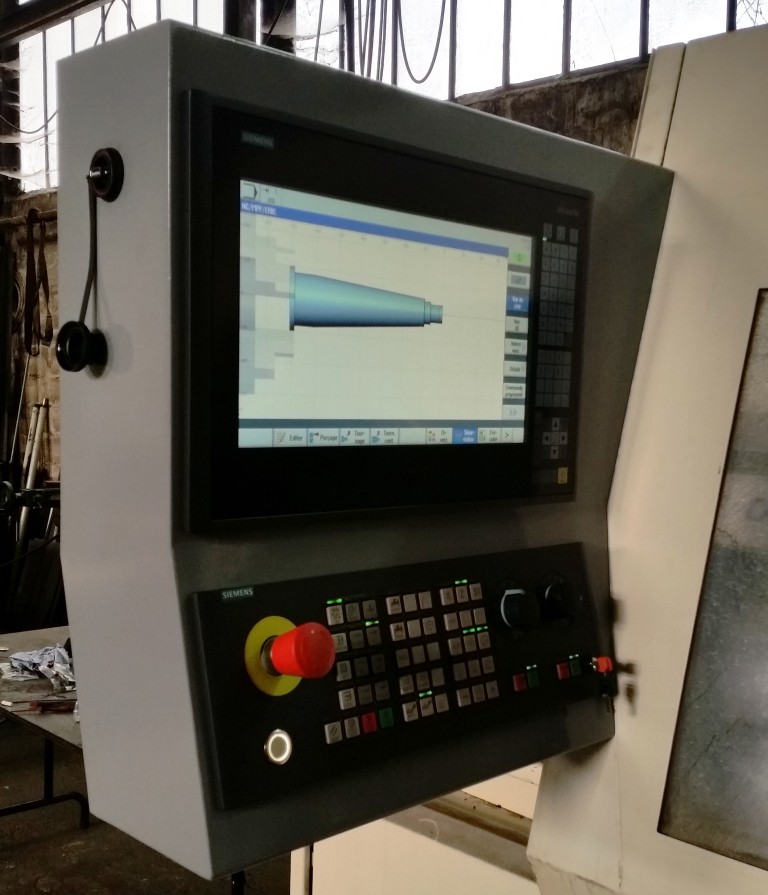

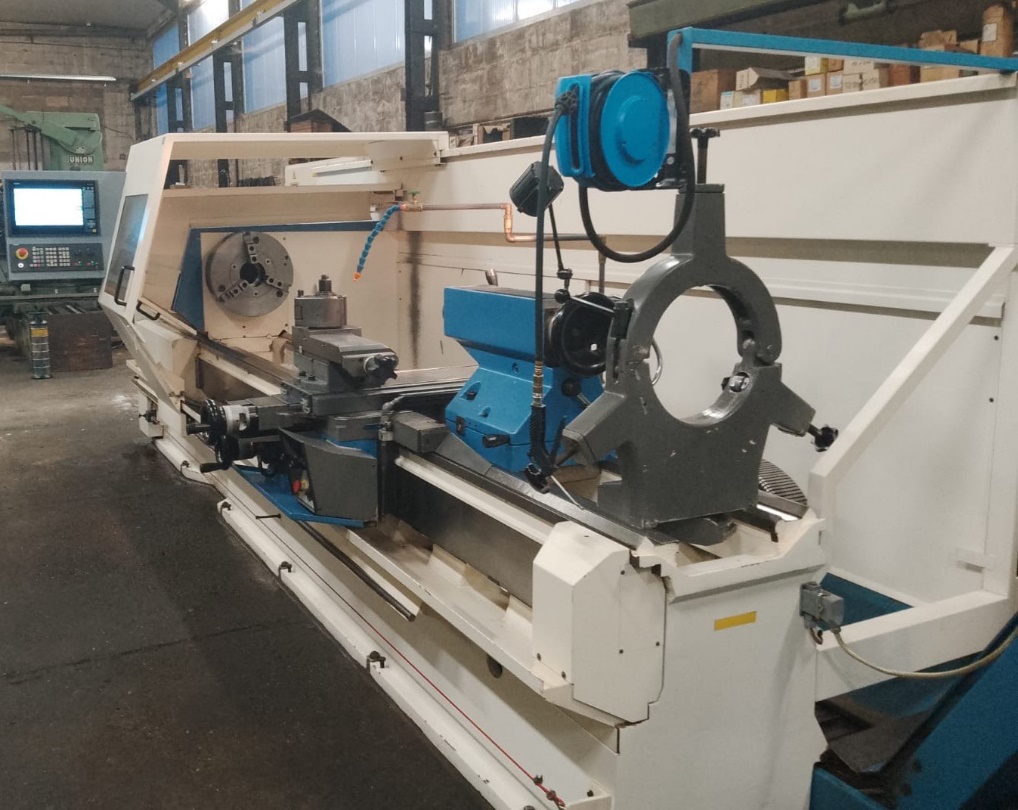

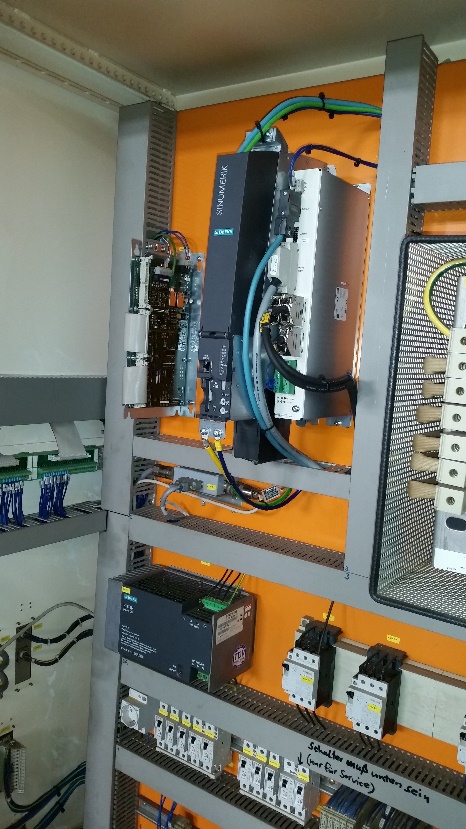

Tour CNC VDF (NUM 1060) – Rétrofit partiel – Sinumerik 840D SL

---

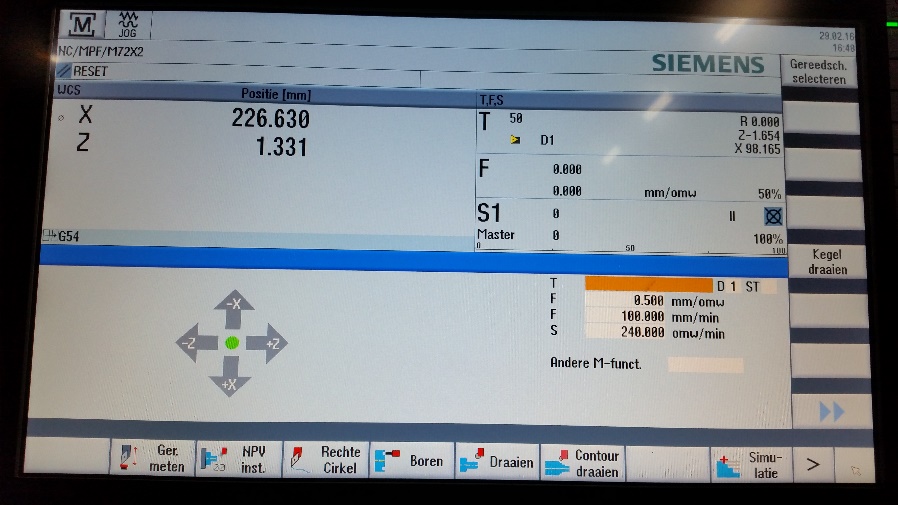

Récupération de l’ensemble de la machine et du câblage des servomoteurs. Intégration d’une CNC Sinumerik 840D SL avec option logiciel Shopturn et Manual Machine.

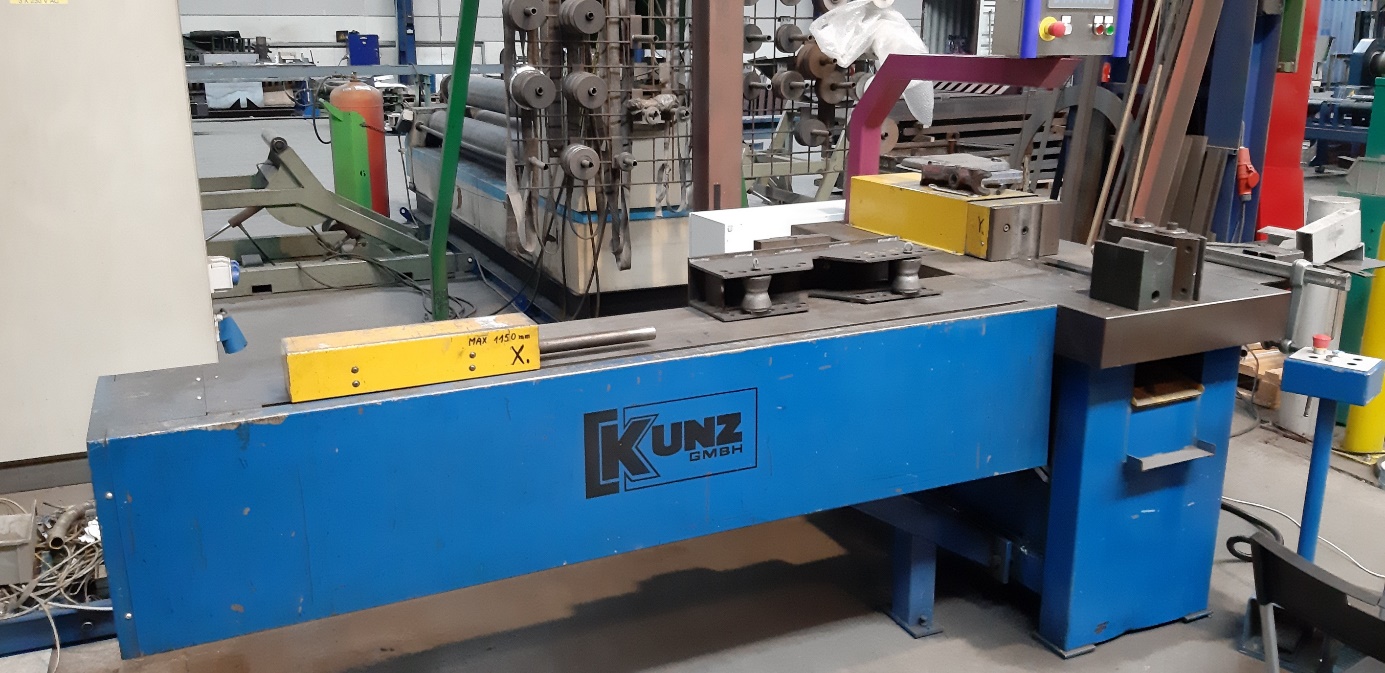

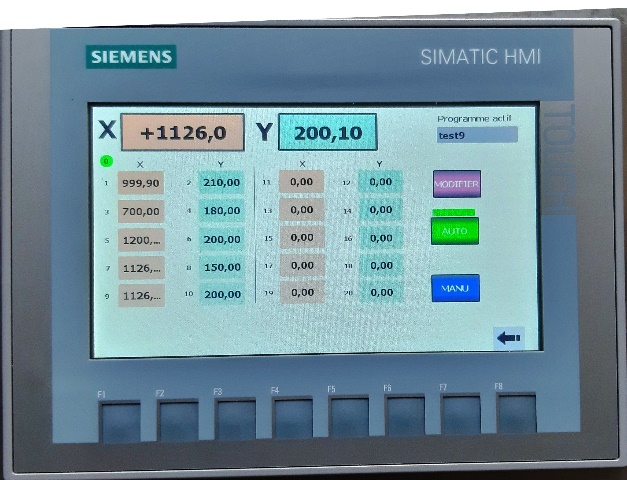

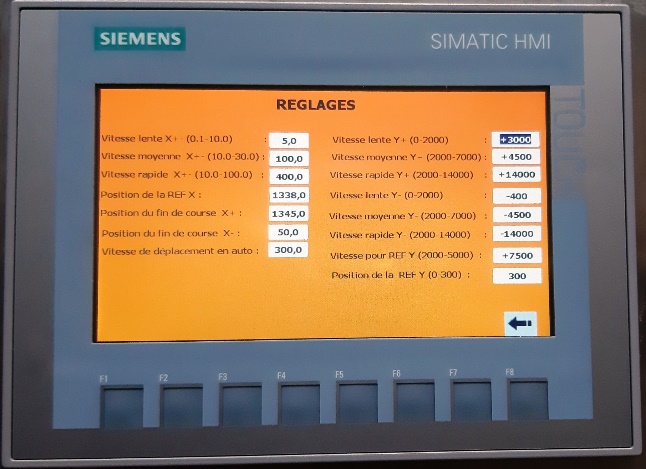

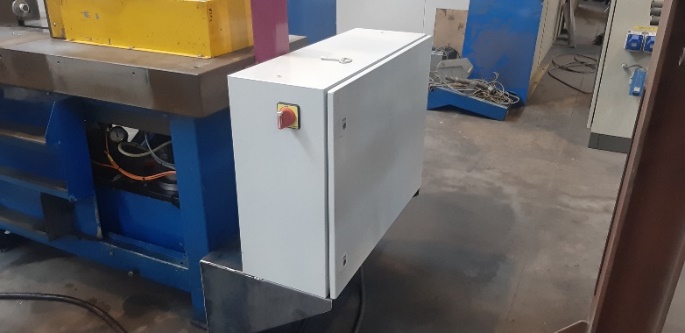

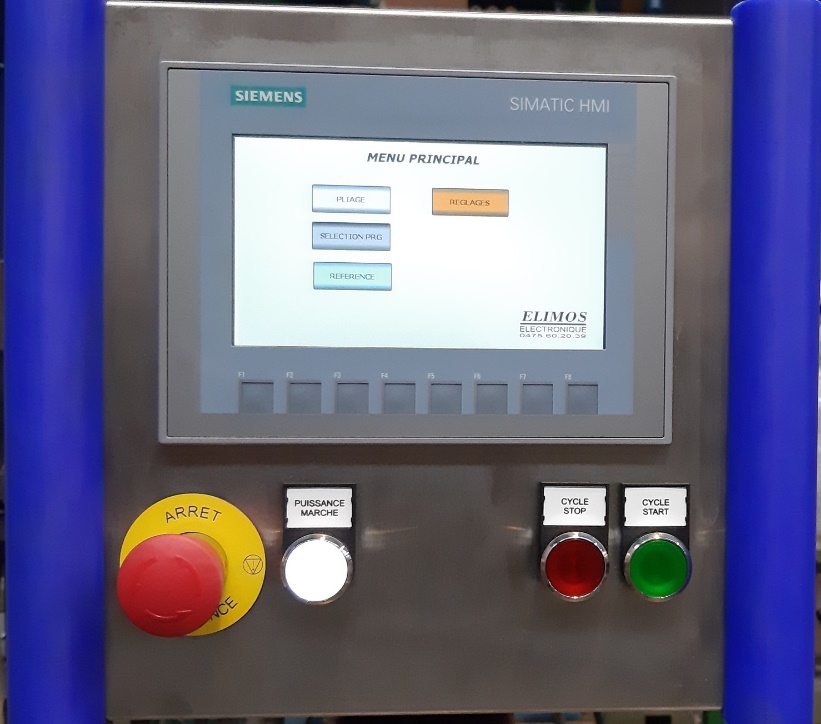

Cintreuse automatique de tubes – Automate Siemens + servomoteur S110

---

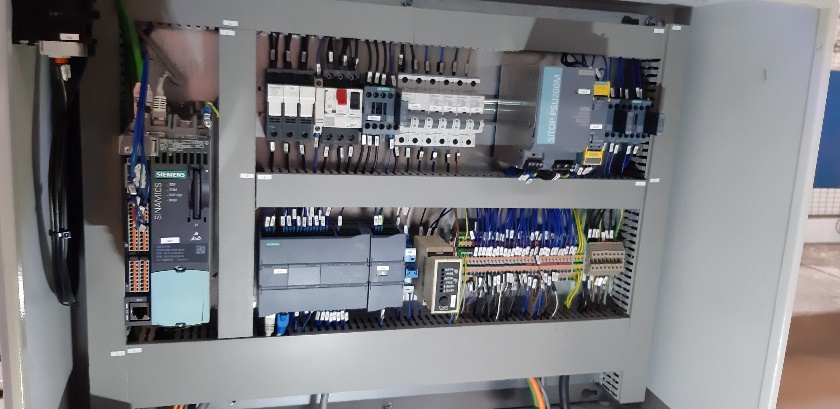

Nouvelle armoire électronique de commande basée sur un automate Siemens, un servomoteur Siemens et variateur S110 pour le positionnement de la butée et la gestion 0-10 V de la servovalve pour la partie hydraulique. Développement d’une application spécifique pour l’utilisation de la machine en fonction des souhaits du client.

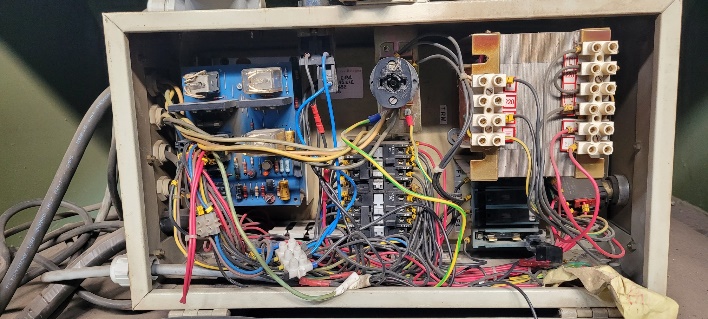

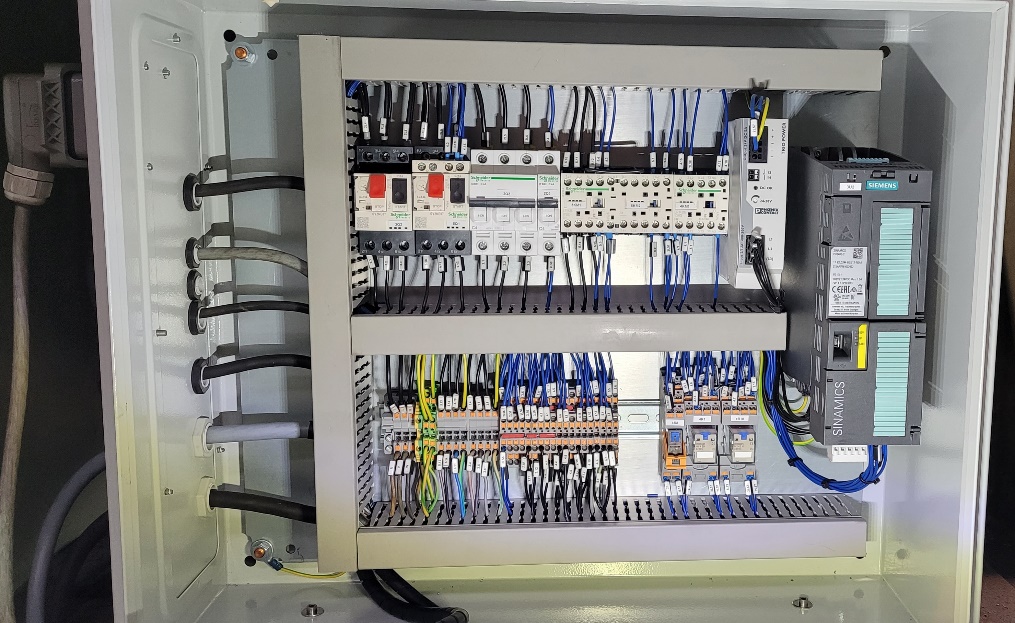

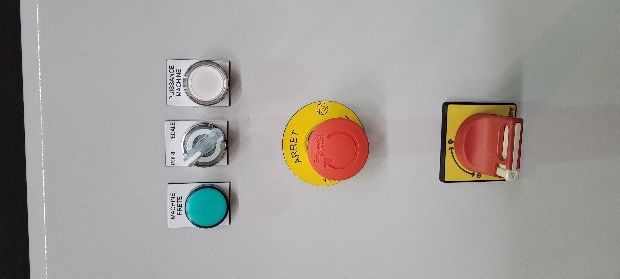

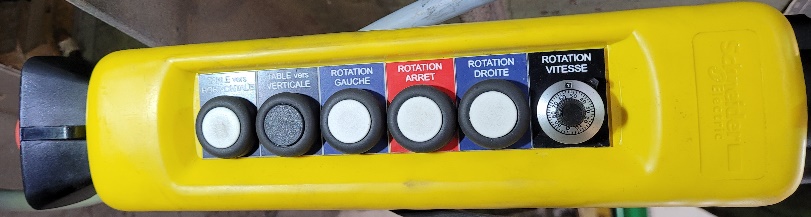

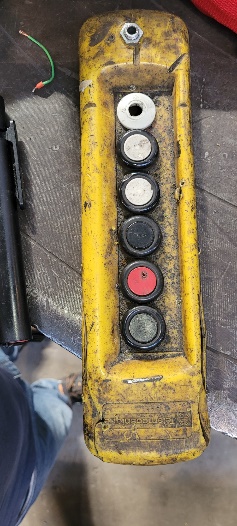

Remise à jour électrique d’une table de soudure (inclinaison et rotation)

---

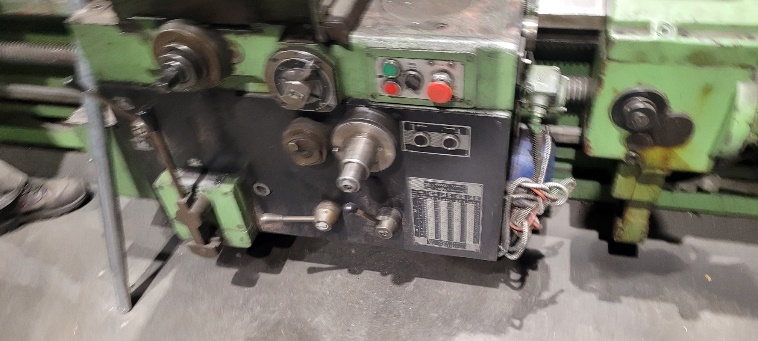

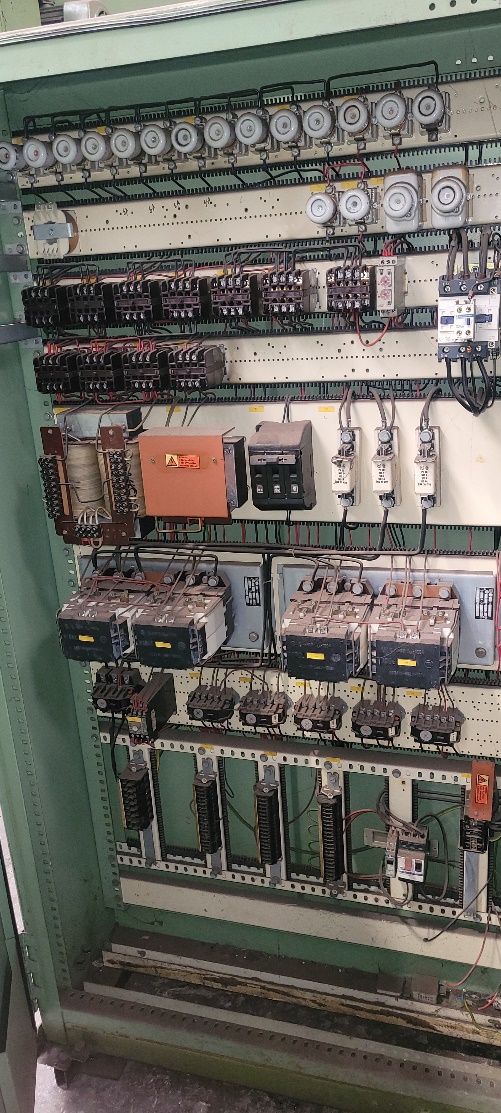

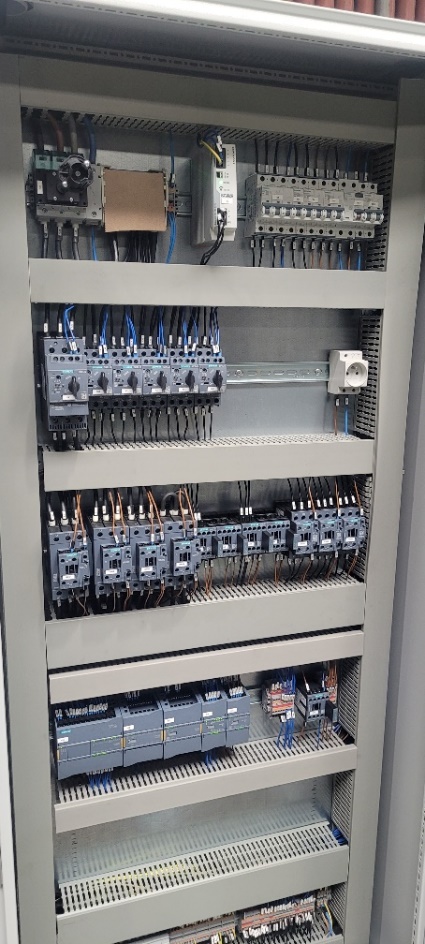

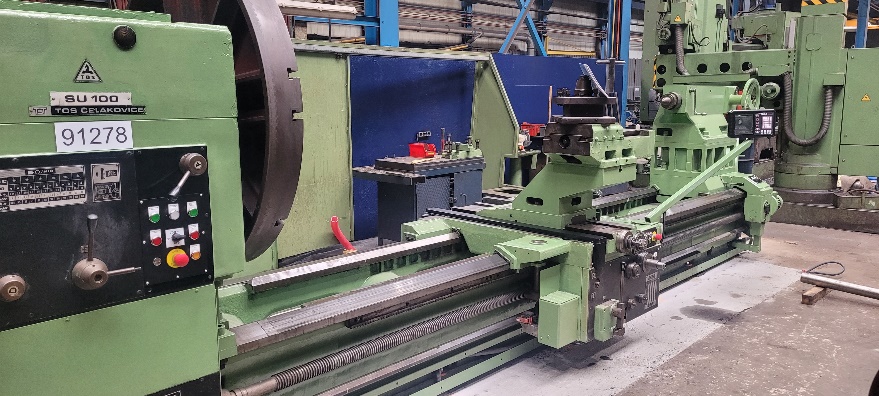

Tour parallèle conventionnel TOS – Automate Siemens de sécurité

---

Rénovation et modernisation avec un automate Siemens de sécurité.

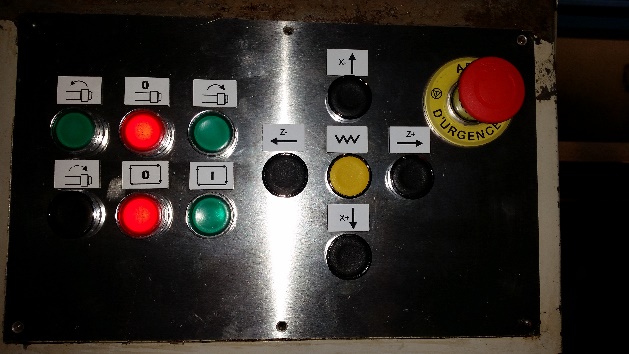

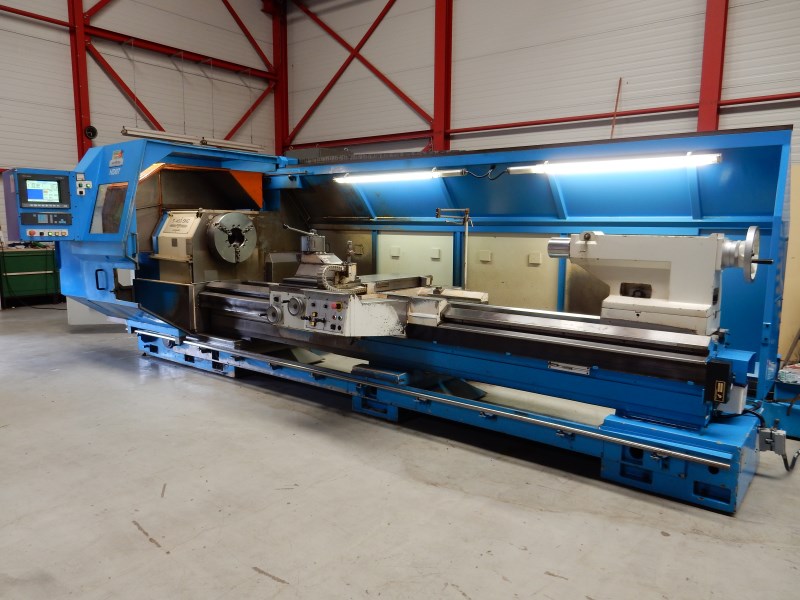

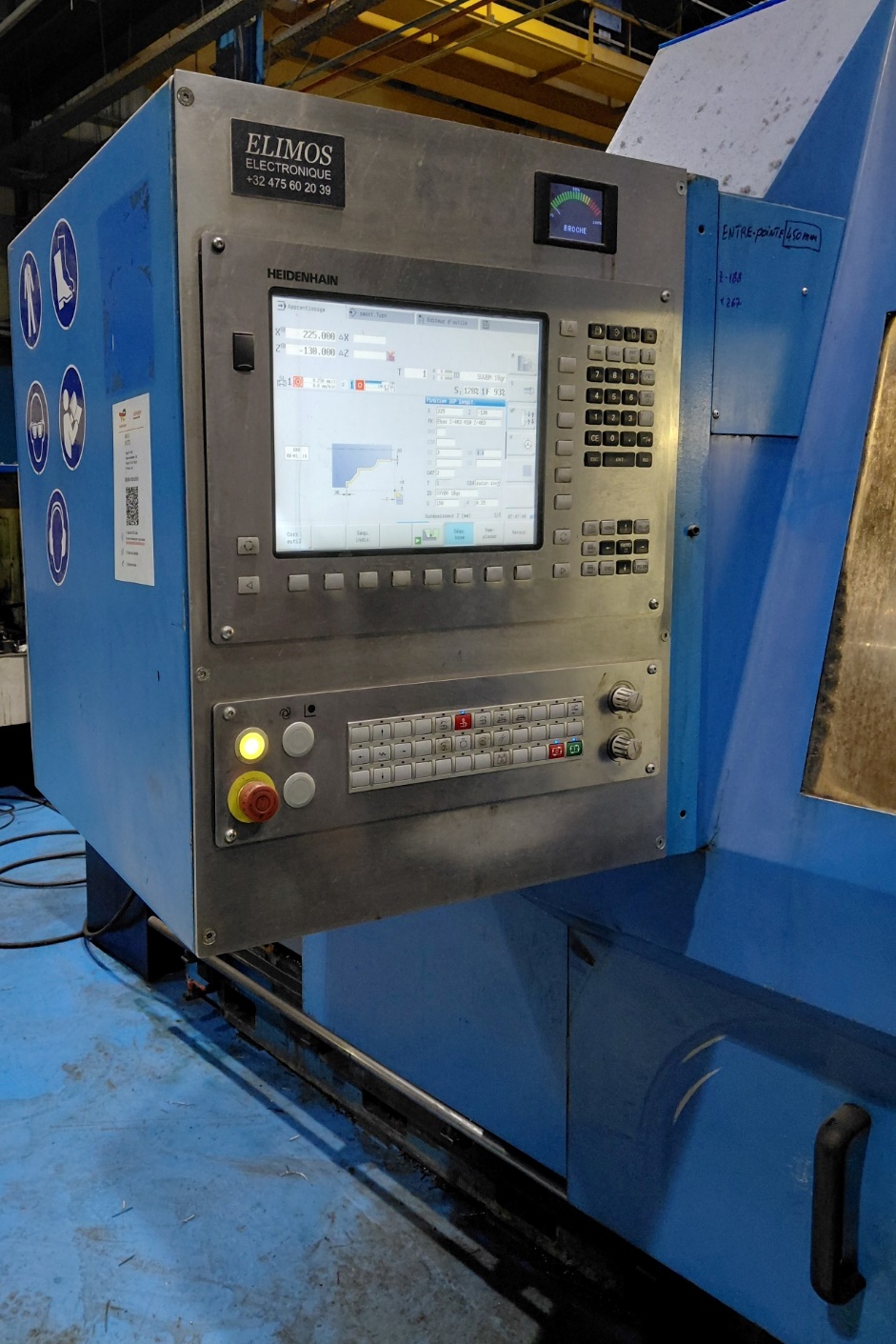

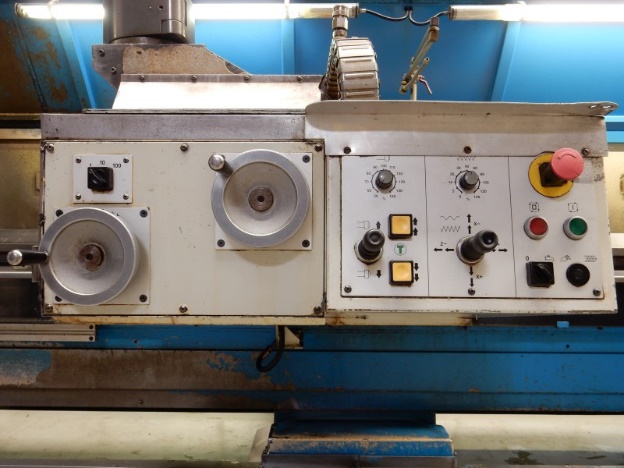

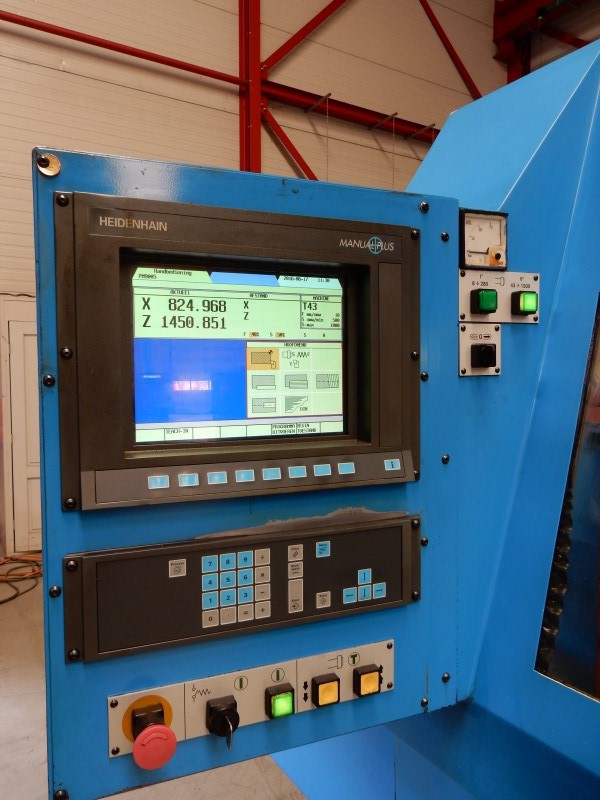

Tour CNC PBR

---

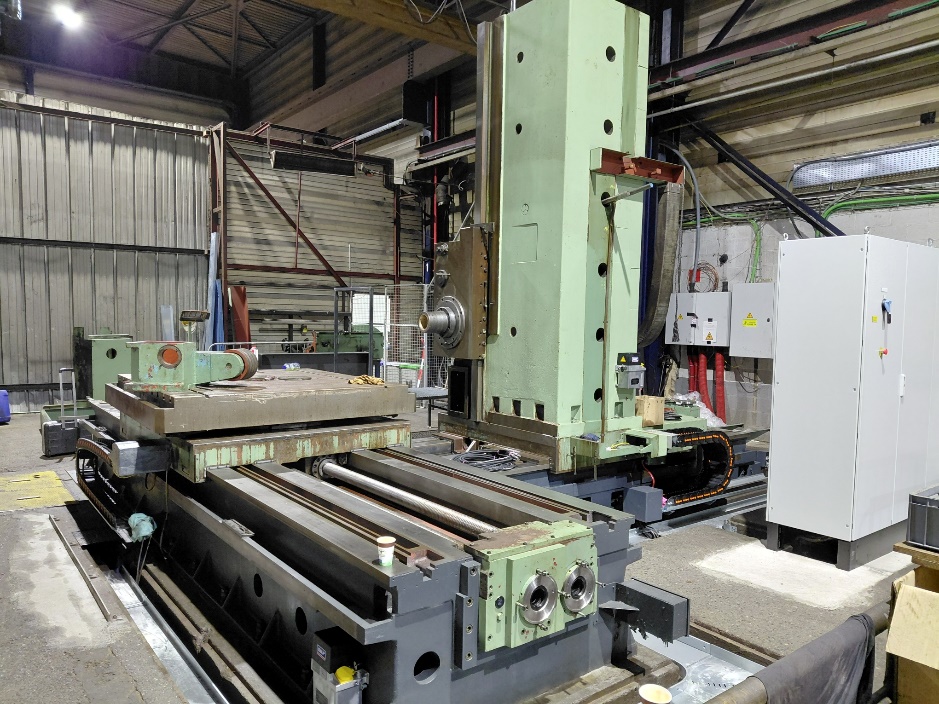

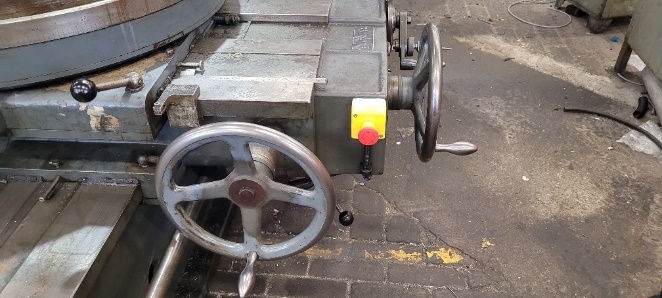

Retrofit aléseuse TOS 4 axes + table rotative – en cours

---

Aléseuse 4 axes + table rotative en cours de rétrofit. Autres photos à venir à la suite de l’évolution du chantier.

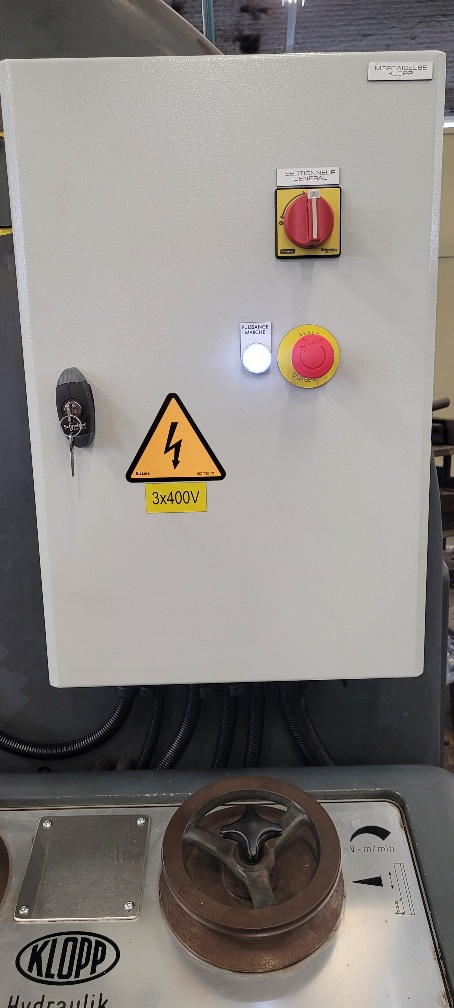

Robot STÄUBLI – Fourniture, installation et programmation 6 axes

---

Fourniture, installation et programmation de robot 6 axes. Robot utilisé pour le chargement et déchargement des pièces avec gestion de 8 tiroirs pour le rangement.

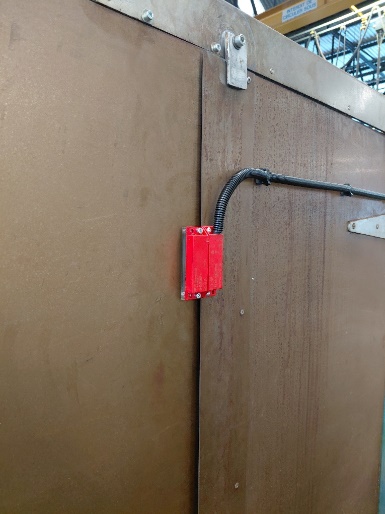

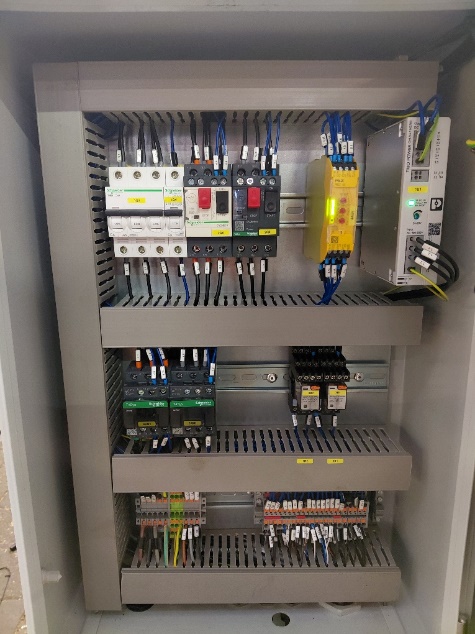

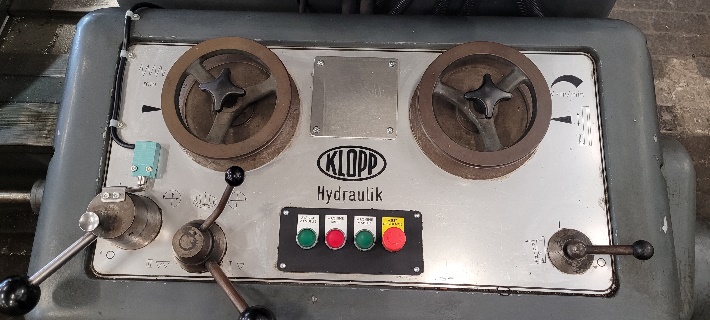

Mise en conformité de machines

---

En fonction du rapport d’analyse d’une société de contrôle de machines, Elimos procède à la mise en conformité de ces installations suivant diverses approches.

Presse plieuse LVD – Automate de sécurité

---

Ajout d’un automate de sécurité pour répondre aux exigences de l’organisme de contrôle. Utilisation d’un radar de contrôle de non-présence d’opérateur à l’arrière de la machine, permettant une surveillance permanente d’une surface plutôt qu’un franchissement de barrière.

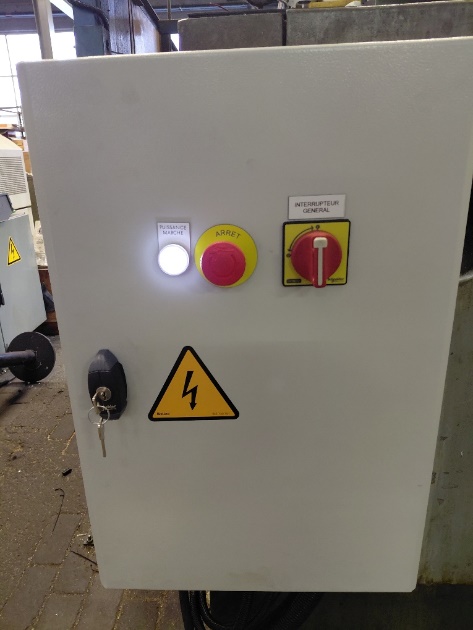

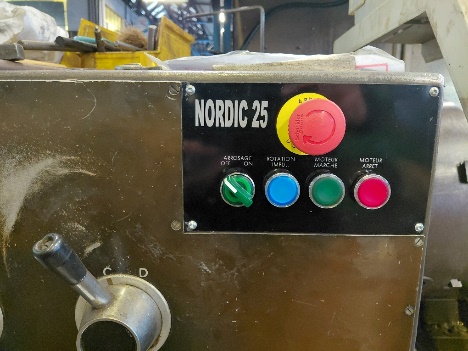

Tour NORDIC – Nouveau coffret de commande et sécurité

---

Nouveau coffret de commande pour les contrôles des accès, des arrêts d’urgence et protection du mandrin avec freinage du mandrin.

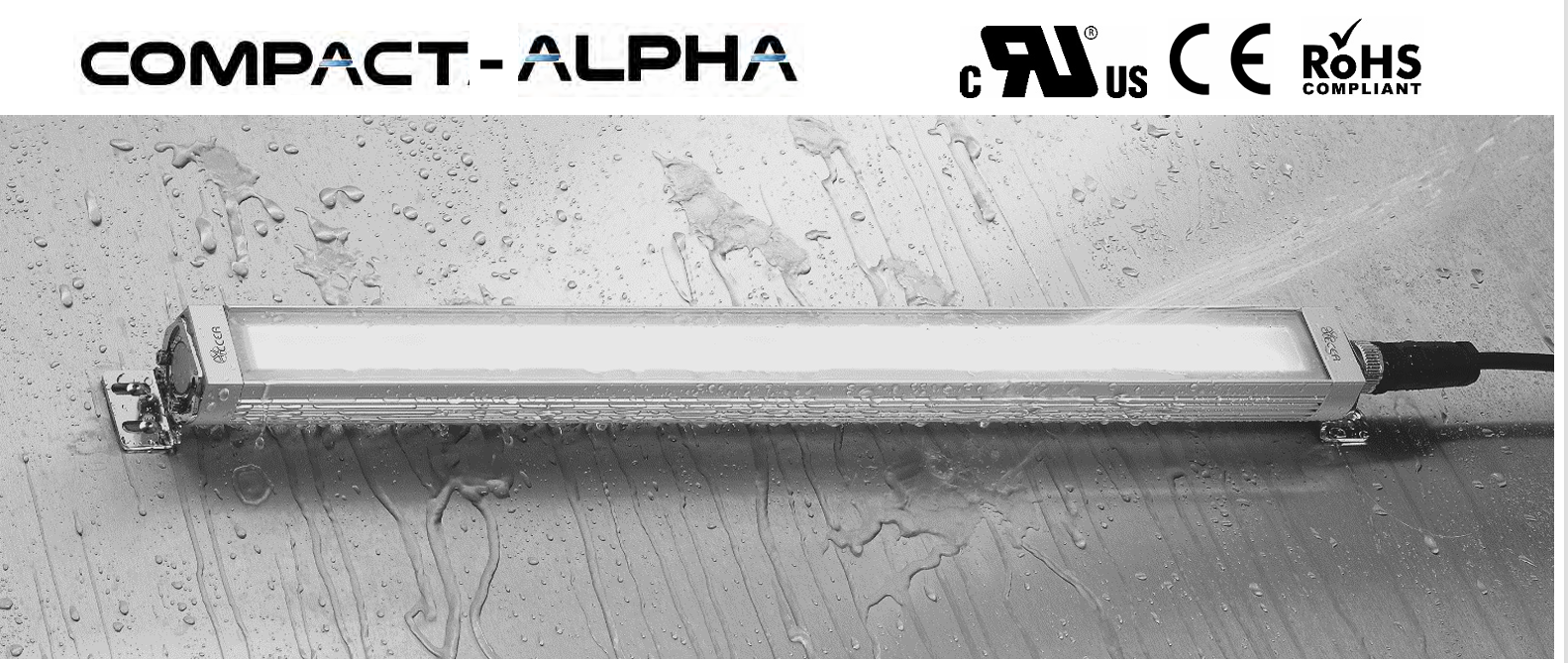

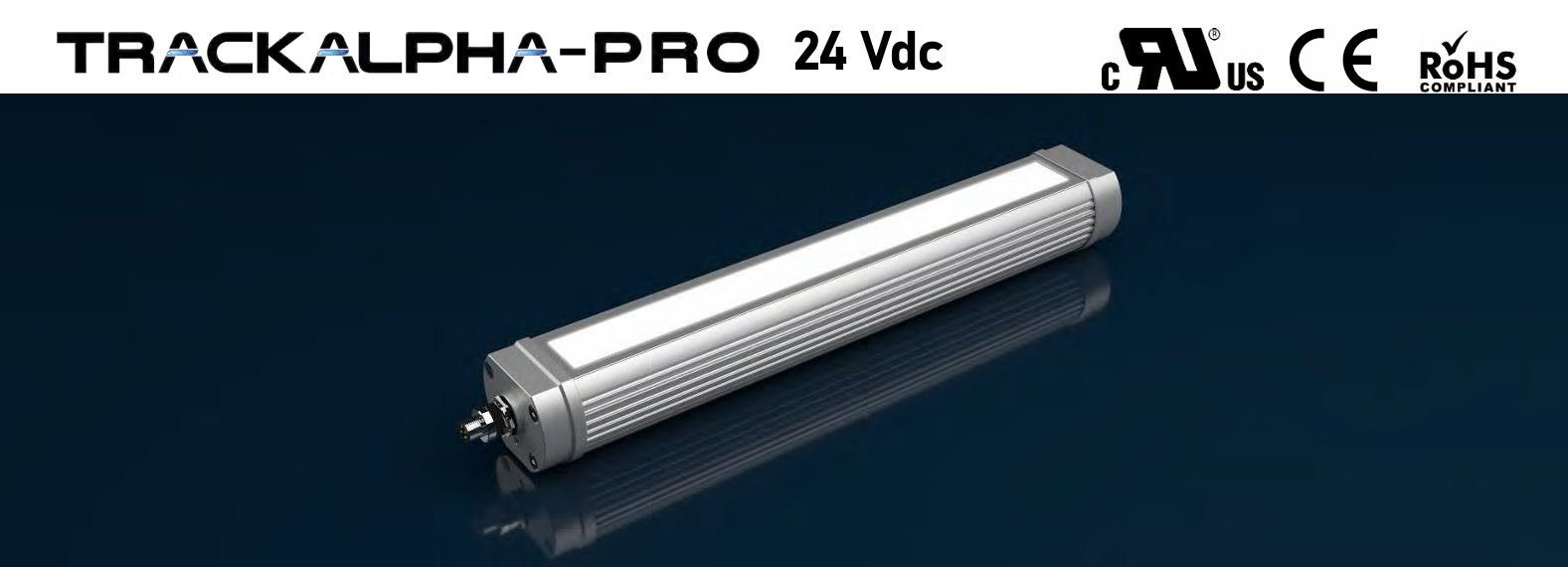

Distribution éclairages LED CCEA pour machines-outils (depuis 2022)

---

Depuis 2022, Elimos représente et distribue les systèmes d’éclairages LED pour machines-outils de la marque CCEA, fabrication totale en Italie. www.ccealights.com
